西门子支持S7子网路由功能的模块汇总

Date:2023-02-27 Hits:59 Back

西门子支持S7子网路由功能的模块汇总

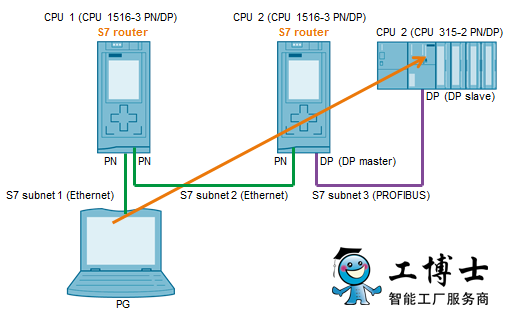

在S7子网中S7路由功能可以用于以太网、PROFIBUS、MPI 的子网，通过PG/PC可以跨子网的限制访问设备。例如：
（1）下载用户程序
（2）下载硬件组态

（3）执行测试和诊断功能\

【二】S7路由功能的要求
（1）CPU、CM和CP支持 S7 路由功能。
（2）所有的设备都必须能够通过网关获得哪个子网可以经由哪个路由（=路由信息）进行访问的信息。设备通过下载到CPU的硬件组态获得路由信息。在有多个子网的拓扑结构中，必须遵循以下顺序下载：首先下载硬件组态到与PG/PC在同一个子网的CPU中，然后按照子网由近及远的顺序，依次下载其它子网中的CPU。
（3）所使用的通过网关建立连接的 PG/PC，必须分配给物理连接的子网。

（4）对于PROFIBUS子网：CPU必须是一个DP主站，或者配置成DP从站时，在DP从站的DP接口属性中，必须勾选 "Test, commissioning and routing"。

（5）对 S7-1500 CPU：第二个接口必须配置一个PN/IE子网，这样CPU才可以识别S7 路由被启用。

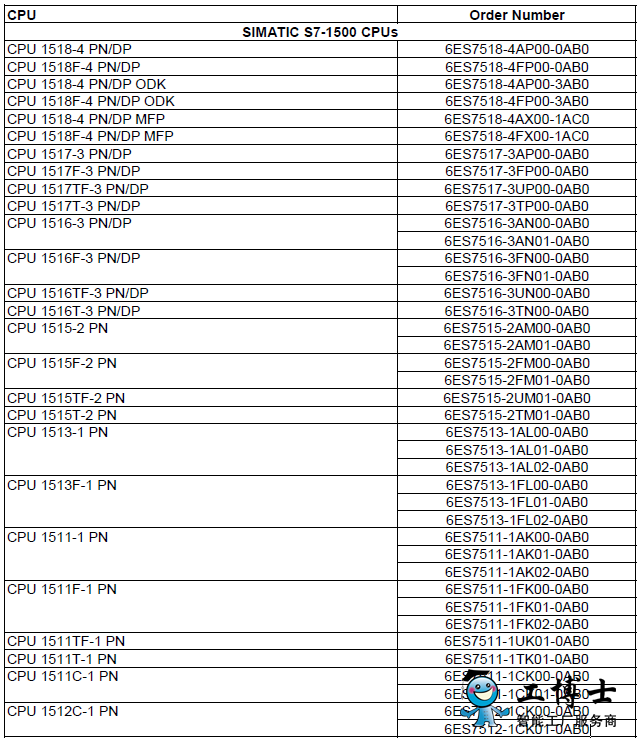

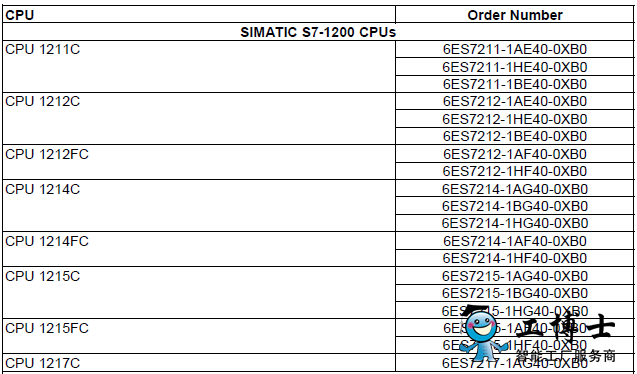

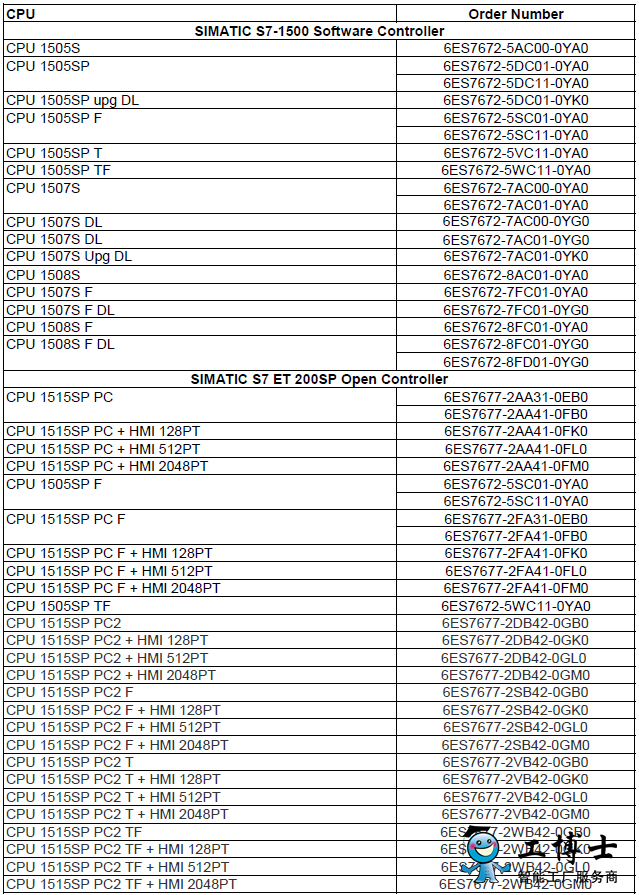

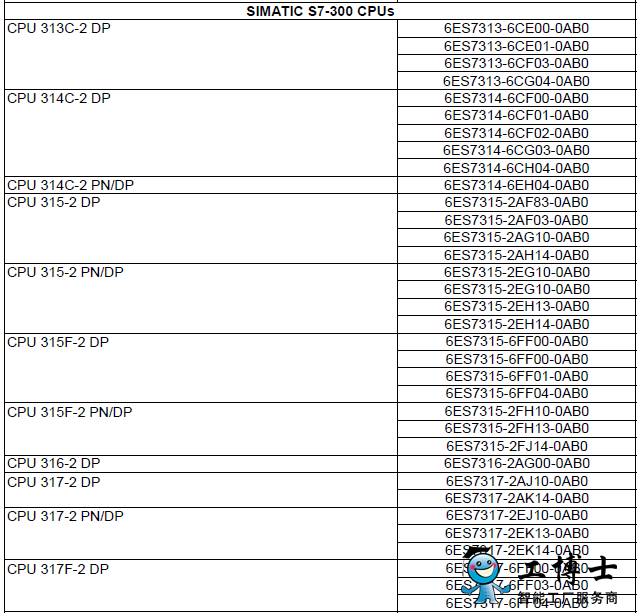

【三】支持S7路由功能的模块汇总
