西门子S7-200 SMART的PROFINET通信概述

Date:2023-07-20 Hits:114 Back

PROFINET IO 是 PROFIBUS International基于以太网的自动化标准。它定义了跨供应商通信、自动化和工程组态模型。借助 PROFINETIO，可采用一种交换技术使所有站随时访问网络。因此，多个节点可同时传输数据，

进而可更**地使用网络。数据的同时发送和接收功能可通过交换式以太网的全双工操作来实现（带宽为 100 Mbps）。
PROFINET IO 系统由下列设备组成：
PROFINET 控制器，控制自动化任务。
PROFINET 设备，是现场设备，由 PROFINET 控制器进行监视和控制。PROFINET设备可包含多个模块和子模块。

软件，通常基于 PC，用于设置参数和诊断各个 PROFINET 设备。

PROFINET 的目标如下：

1、实现工业联网，基于工业以太网（开放式以太网标准）

2、实现工业以太网与标准以太网组件的兼容性

3、凭借工业以太网设备实现高稳健性。工业以太网设备适用于工业环境（例如温度和抗干扰性）

4、实现实时功能

其他现场总线系统的无缝集成

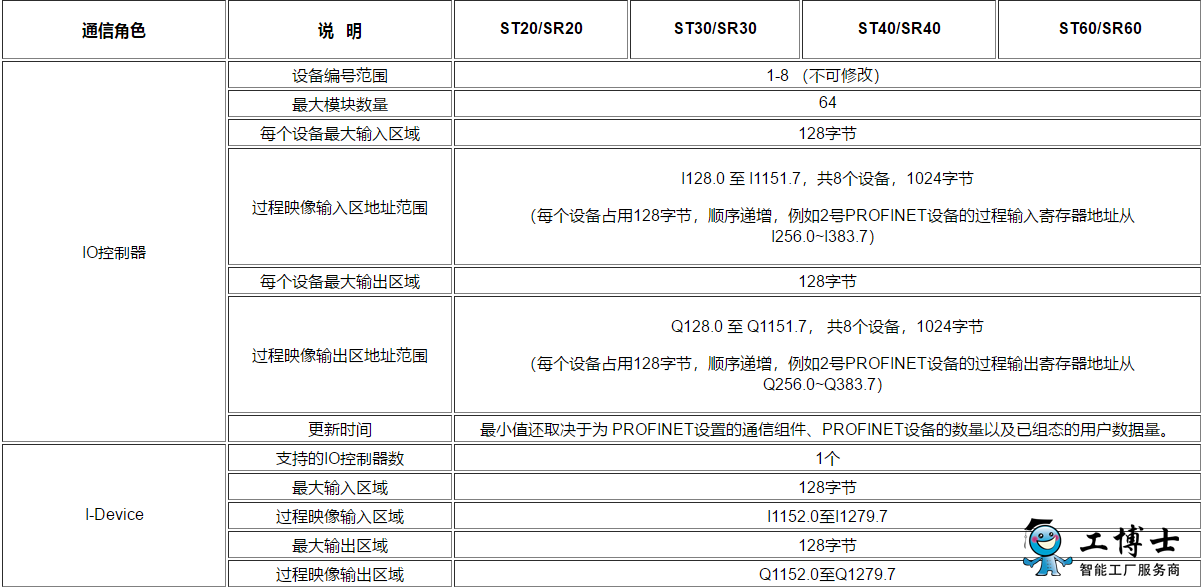

从STEP STEP 7-Micro/WIN SMART V2.4 和 S7-200 SMART V2.4 CPU 固件开始，标准型CPU（ST/SR型CPU）支持PROFINET IO 控制器；
