根据所需的时间同步及所使用的 SIMATIC 控制器，本文提供了合适的解决方案。
简介
为了使 HMI 操作员界面和 SIMATIC 控制器等组件在工作时具有相同时间，必须将下列组件之一用作其它所有组件的定时器。充当定时器的组件称为时间主站。接收时间的组件是时间从站。时间同步至关重要，例如，在以下应用领域：
1.数据记录和数据存储
2.报警
3.转换协议
4.能源数据管理
为了更好地概述，本应用示例分为三个部分：
指导性文档旨在提供一个简要概述并解释特定术语，借助该文档，可以更容易地找到现有的常见问题解答。
***个示例项目显示“HMI 操作员界面和 SIMATIC PLC 之间的时钟同步”。
第二个示例项目显示“WinCC Runtime Professional 和 SIMATIC PLC 之间的时钟同步”。
HMI 操作员界面和 SIMATIC PLC 之间的时间同步
示例项目显示了时钟同步的各种可能性及其编程实现。
以下同步类型之间存在区别：
1.HMI 时钟同步（主）
2.HMI 时钟同步（从）
3.区域指针：日期/时间
4.区域指针：日期/时间 PLC
5.区域指针：控制指令 14 和 15
示例项目处理两项任务：
1.对于***项任务，HMI 用户界面将作为定时组件。
（HMI 操作单元 → SIMATIC 控制器）。
2.在第二项任务中，SIMATIC 控制器将作为定时组件。
（SIMATIC 控制器 → HMI 操作员界面）。
为每个同步类型存储示例项目。
该描述适用于以下 SIMATIC 控制器和 HMI 操作员界面：
SIMATIC 控制器
SIMATIC S7-1200SIMATIC S7-1500SIMATIC S7-300SIMATIC S7-400
HMI 操作设备
SIMATIC 精简面板SIMATIC 面板SIMATIC 精智面板SIMATIC 多功能面板SIMATIC 移动面板SIMATIC RT Advanced
文档和项目示例
文档 (2.0 MB)
WinCC 和 STEP 7 V13 SP1 项目示例 (39.0 MB)
WinCC Runtime Professional 与 SIMATIC PLC 之间的时间同步

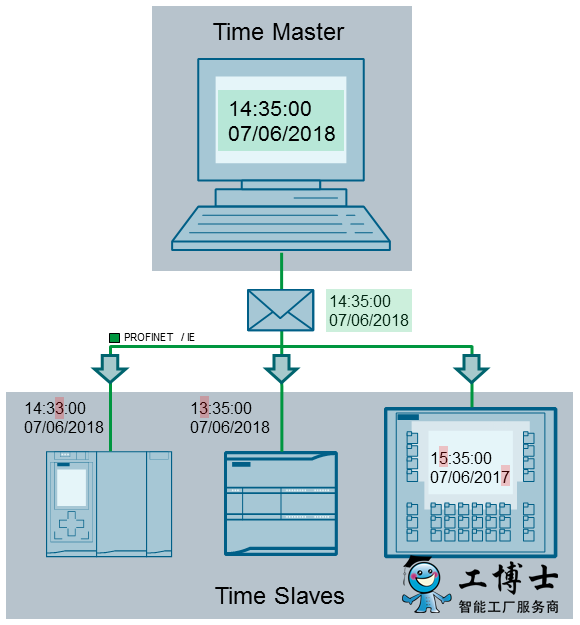

***别工业 PC（时间主站）的时钟时间将传输到所有连接的设备（时间从站）。
示例项目包含两项任务，具体取决于所使用的硬件：
通过接口变量调整时间和日期。
使用 NTP 协议比较时间和日期。
该描述适用于以下 SIMATIC 控制器和 HMI 操作员界面：
SIMATIC 控制器
SIMATIC S7-1200SIMATIC S7-1500SIMATIC S7-300SIMATIC S7-400
时间主站
装有 WinCC Runtime Professional 的 PC使用 NTP 协议时的 IPC
